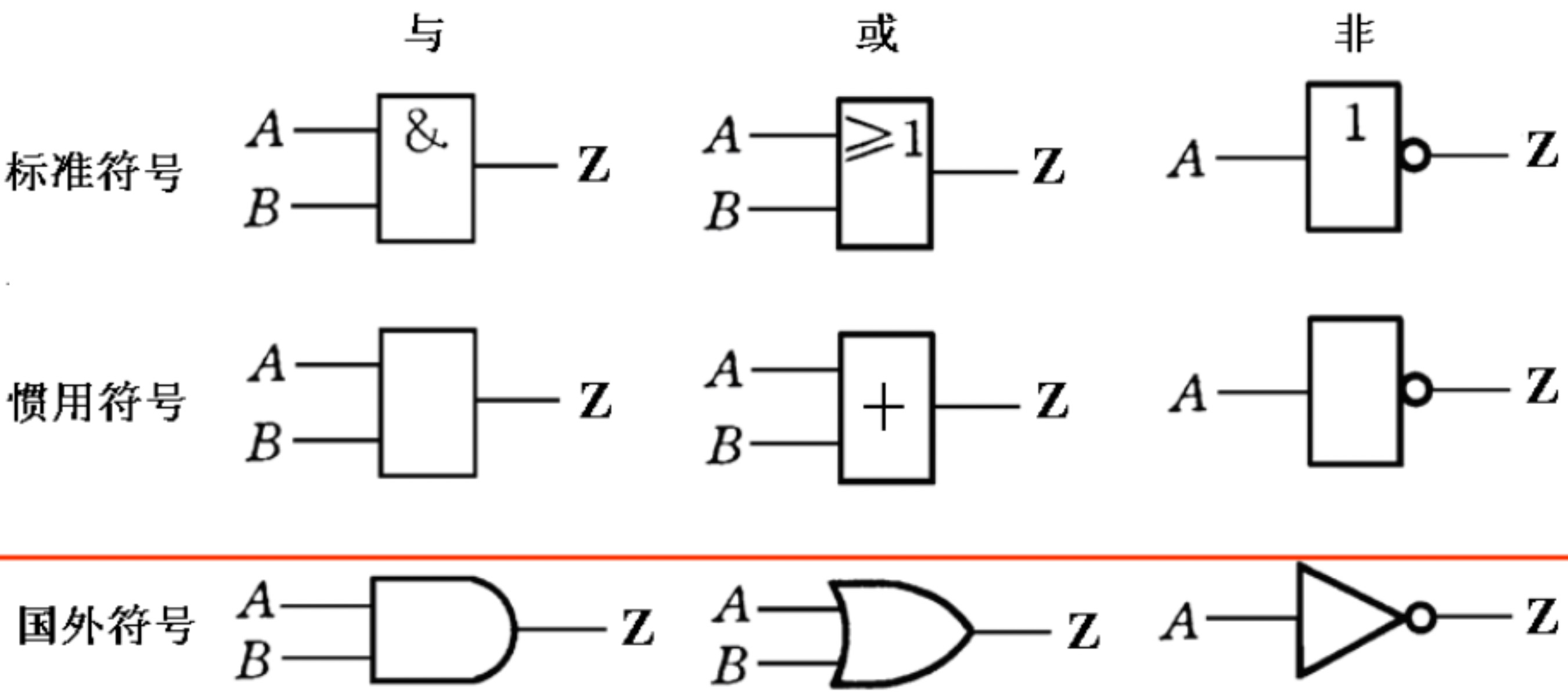

与

F = A * B 串连电路

或

F = A + B 并连电路

非

F = A‘

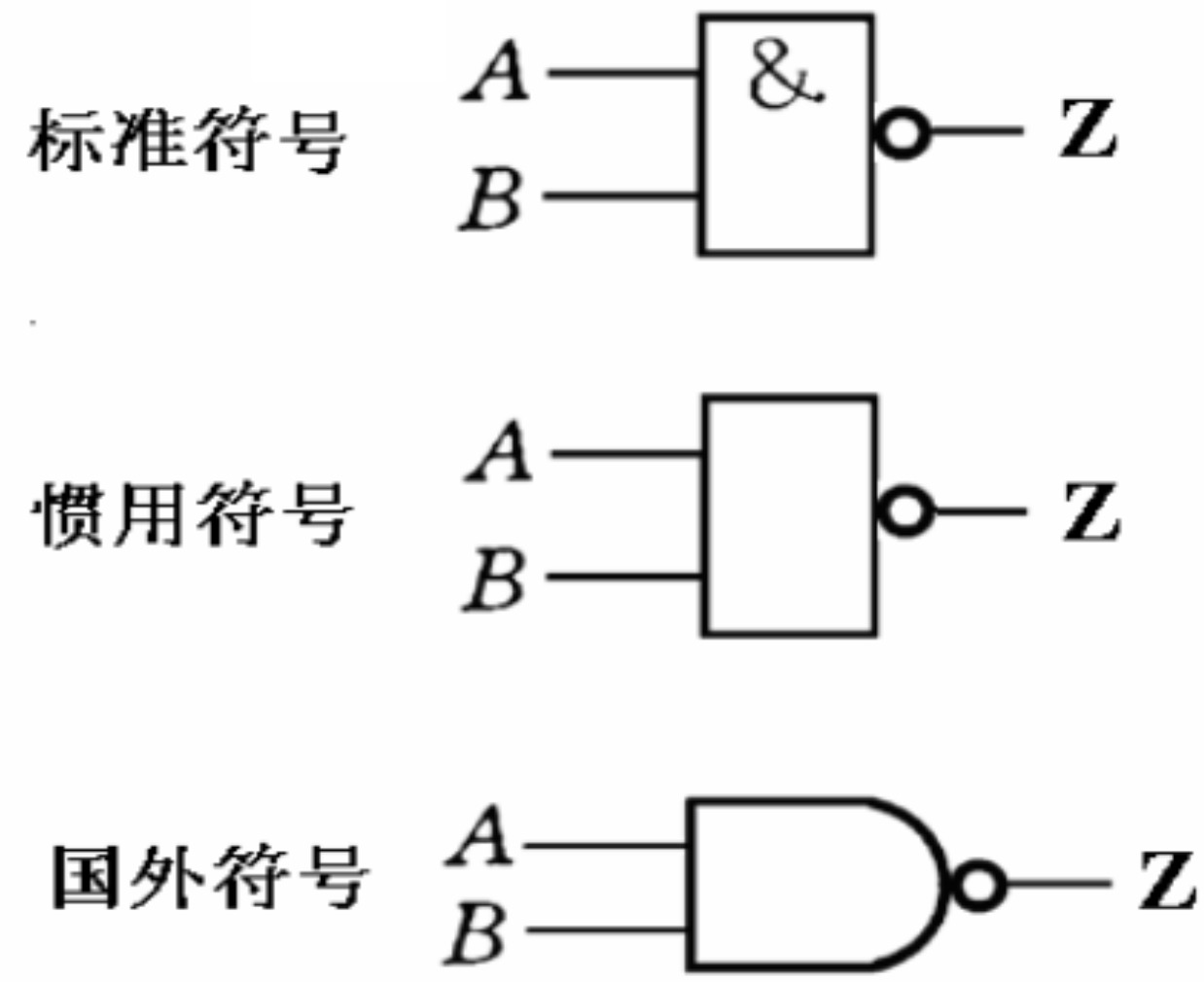

与非

1. 先算与，后算非。

2. 公式：F = (A * B)'

3. 逻辑符号

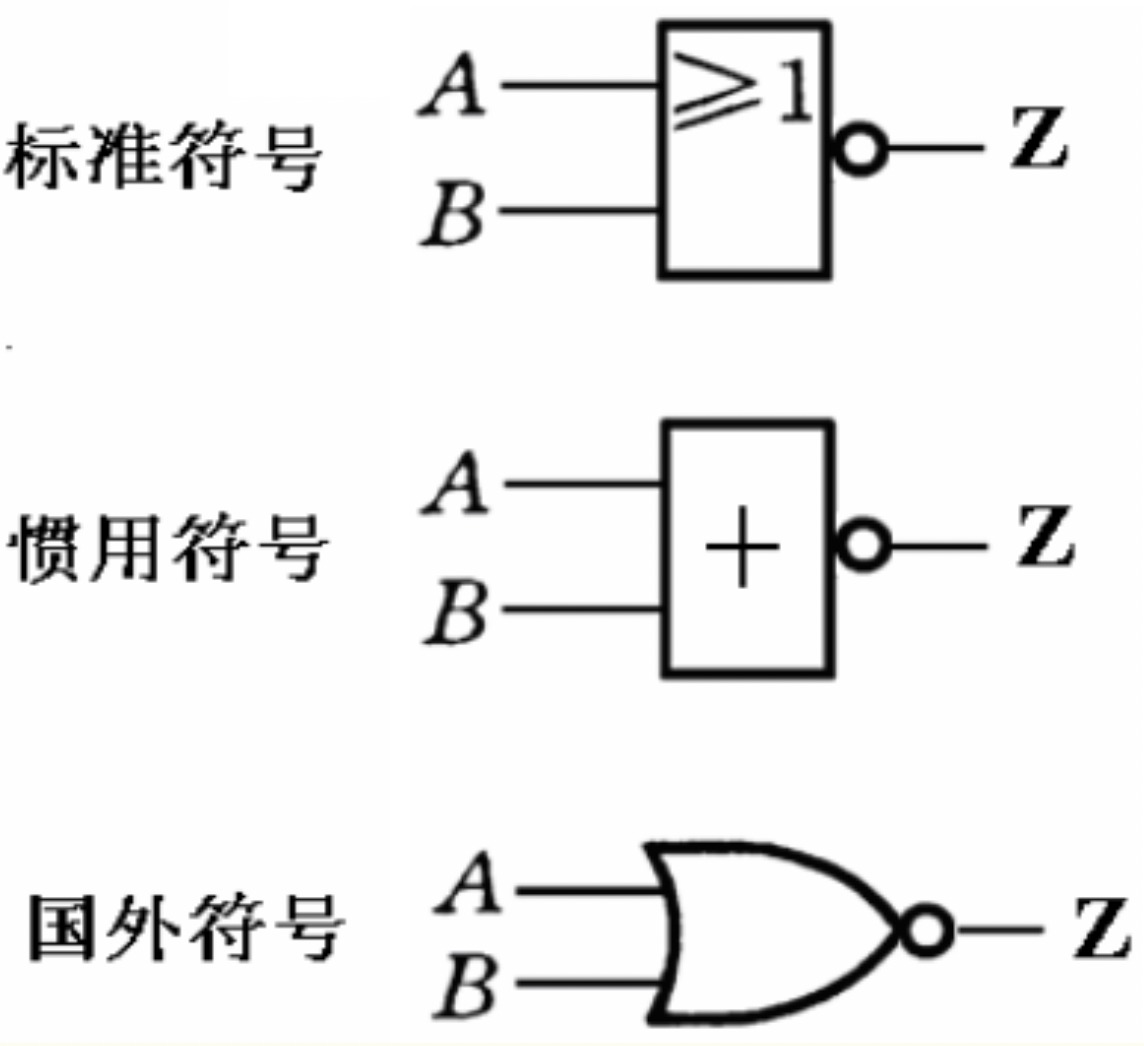

或非

1. 先算或，后算非。

2. 公式：F = (A + B)'

3. 逻辑符号

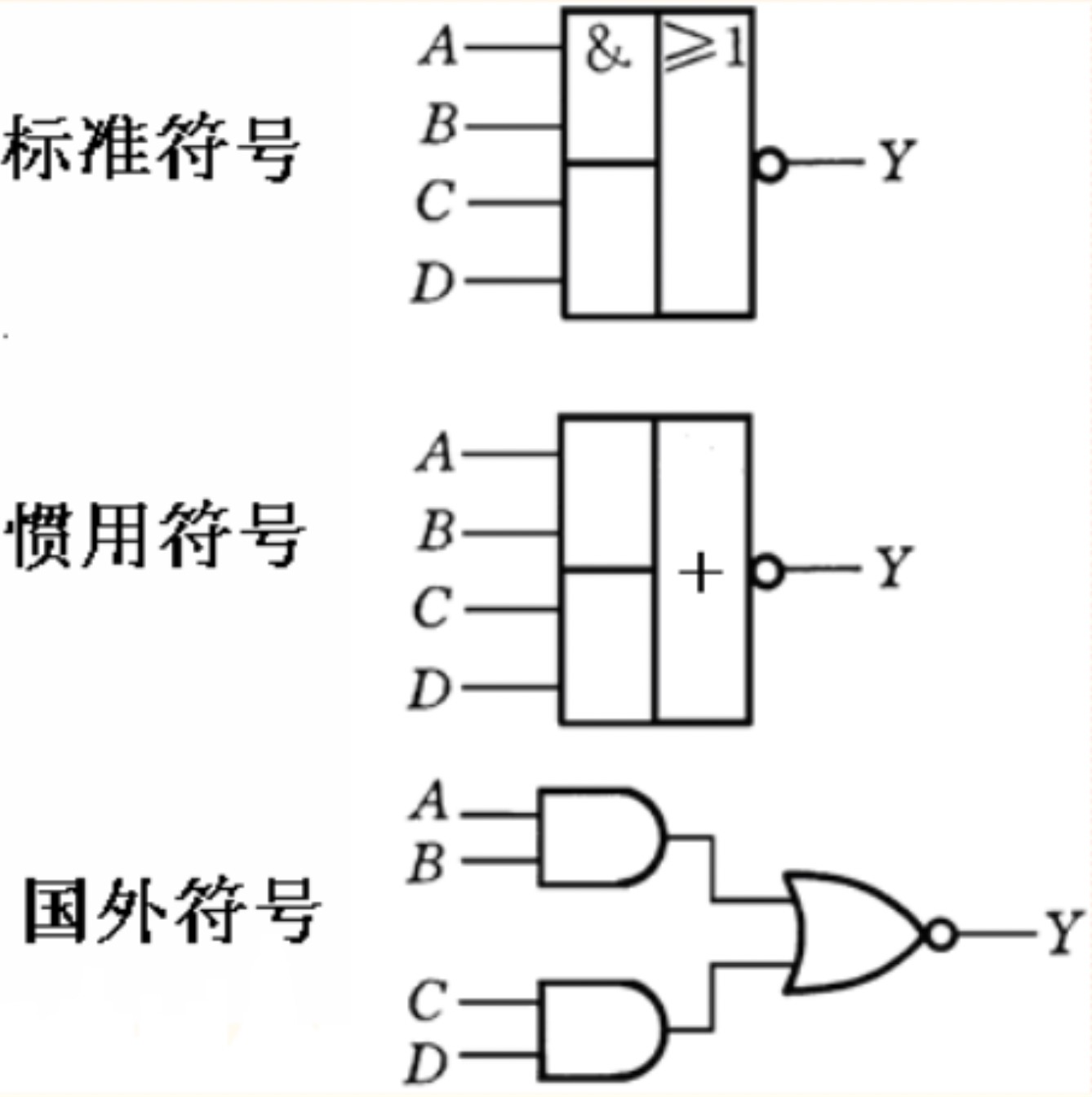

与或非

1. 先算与，后算或，再算非。

2. 公式：F = (A * B + C * D)'

3. 逻辑符号

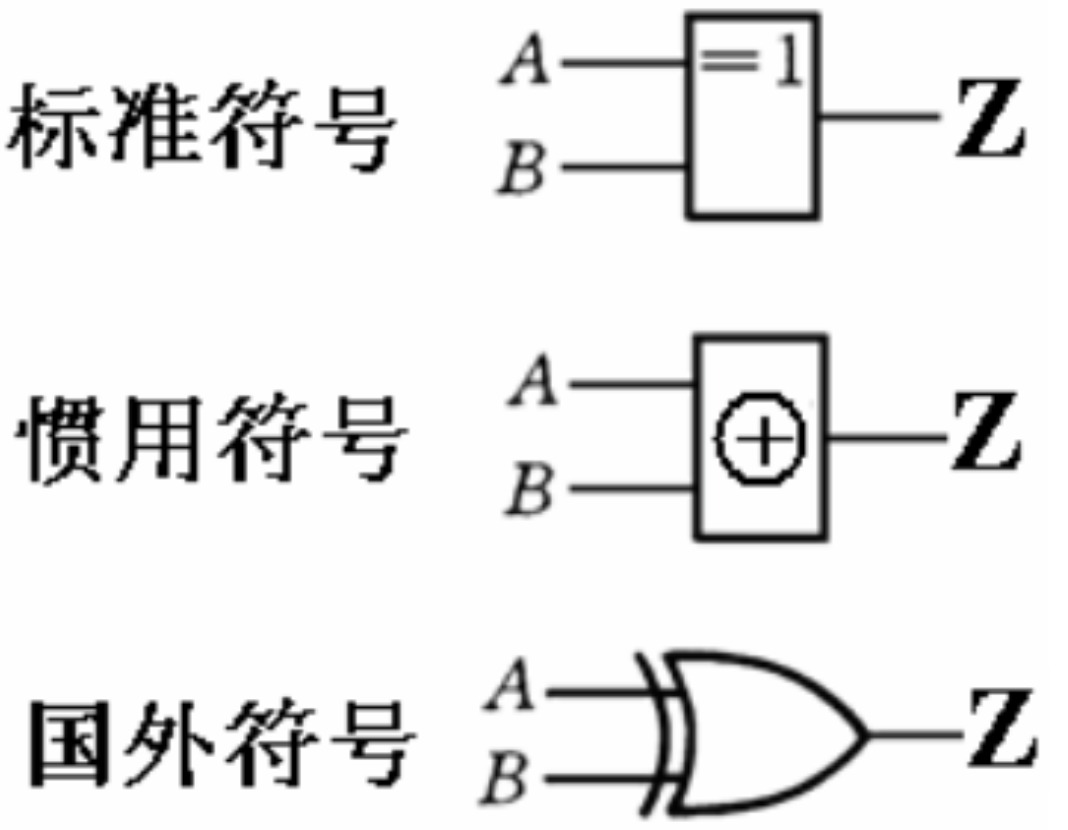

异或

1. 若 A = B，结果为 0，反之为 1。

2. 公式：F = A 异或 B = A * B' + A' * B



3. 逻辑符号

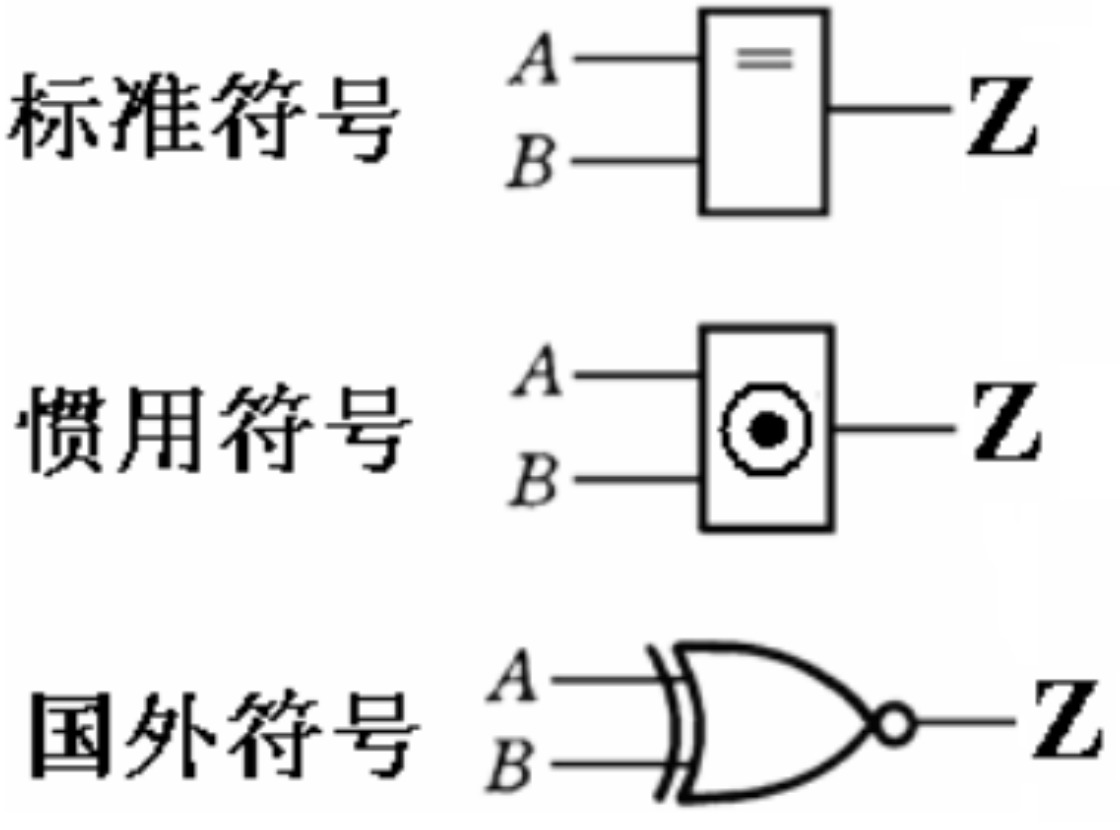

同或

1. 若 A = B，结果为 1，反之为 0。

2. 公式：F = A 同或 B = A * B + A' * B'



3. 逻辑符号
