步骤

1. 画出卡诺图。
2. 画圈。
3. 写出化简后的表达式。

技巧

卡诺图

1. 卡诺图只考虑输出 F = 1 的情况，根据 F = 1 画出卡诺图表格。
2. 一般情况下卡诺图用于化简三变量或四变量的逻辑表达式。

画圈

1. 根据图中 1 和 0 个数的多少进行画圈，圈 1 化简结果为 F，圈 0 化简结果为 F 逆。
2. 圈只能是圆形或椭圆形。
3. 圈起来的个数只能是 2 的整数次幂个。

画圈口诀

1. 能大则大：圈的范围越大越好。
2. 能少则少：圈的数量越少越好。
3. 重复有新：圈与圈之间可以有交集。
4. 一块不漏

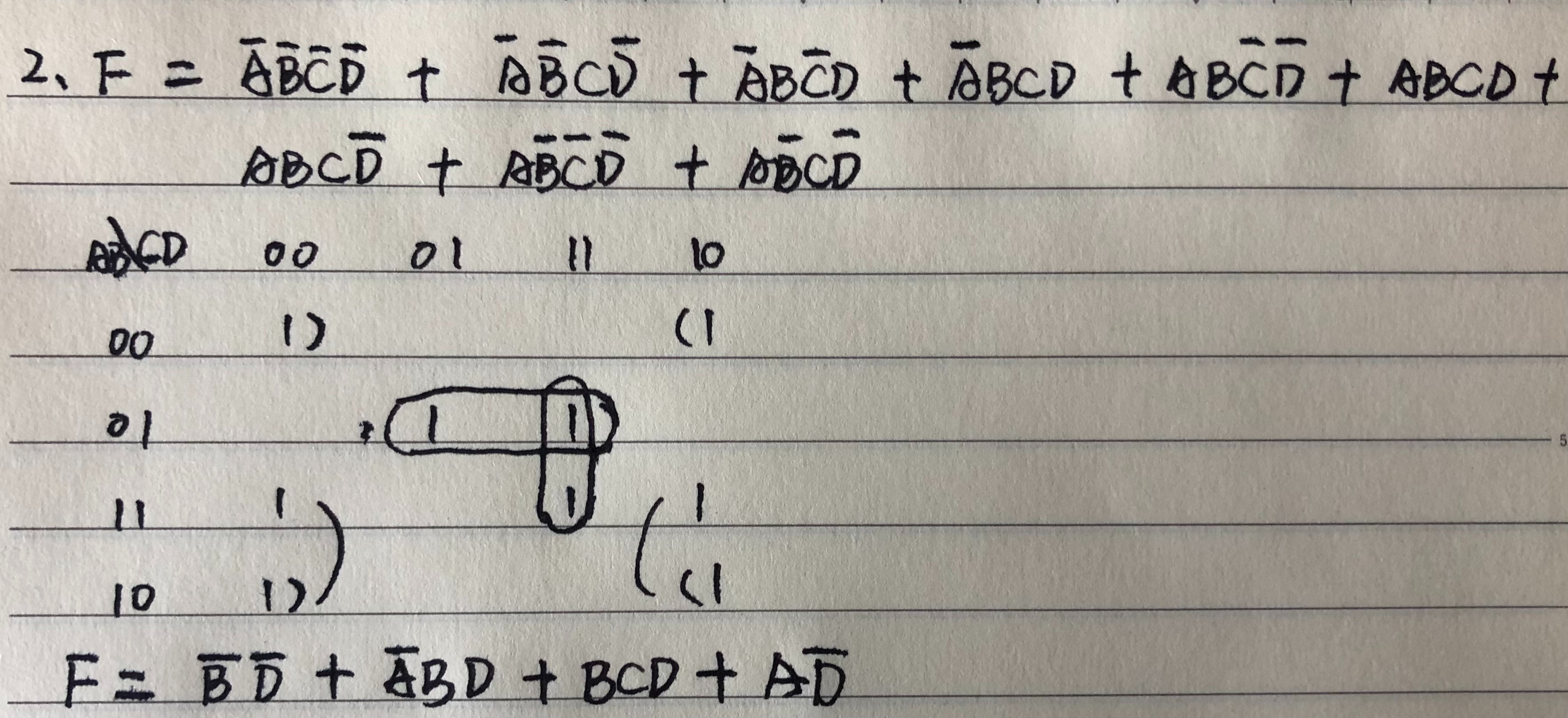

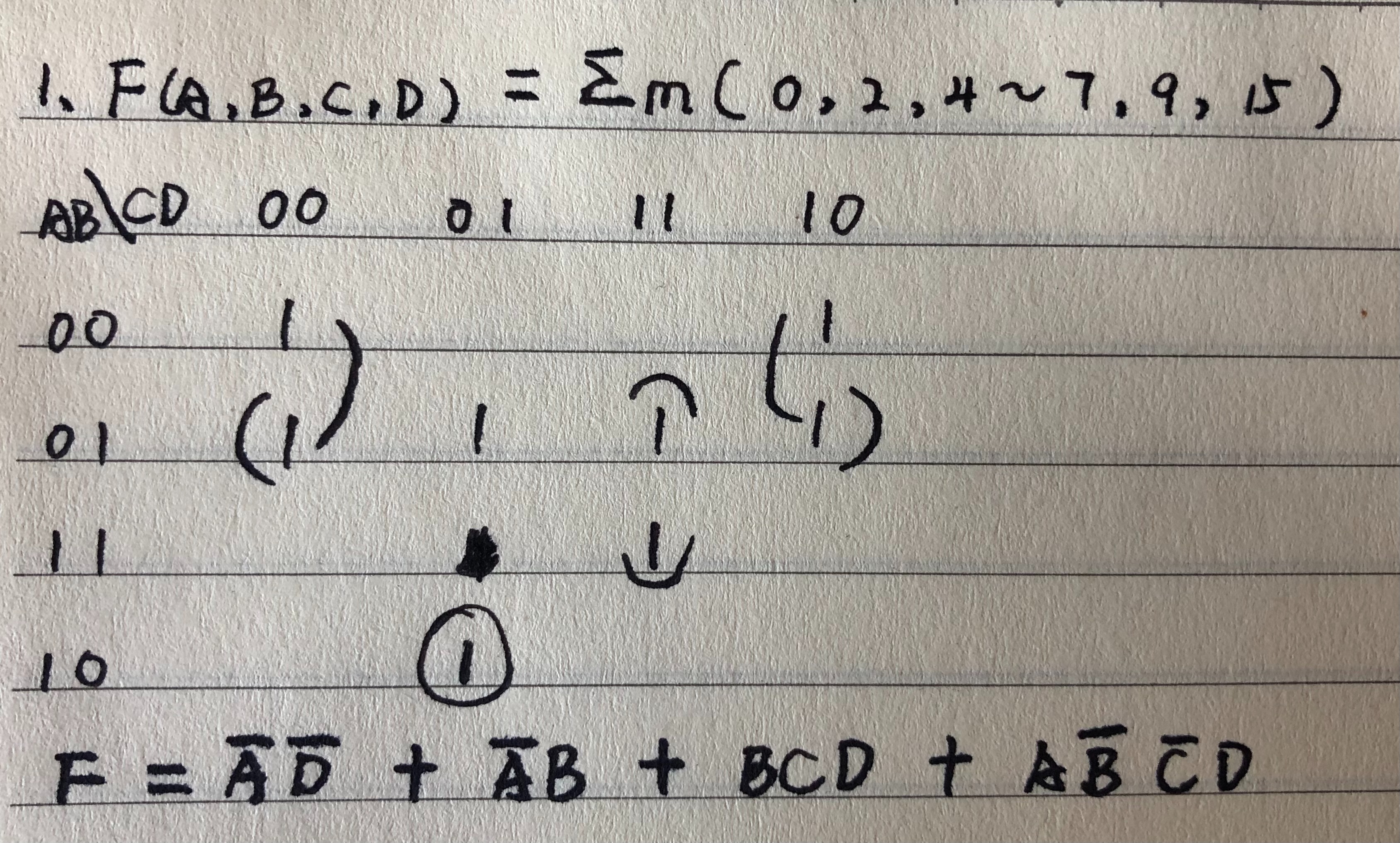

例题
