四种基本符号

1. 正方形/正方体：表示数据的源点 或终点。
2. 圆角矩形/圆形：代表变换数据的处理。做什么操作可以把当前数据转换成其他数据。
3. 开口矩形/双平行线：代表数据存储。
4. 箭头：数据流。数据流动方向。

附加符号

1. *：与关系

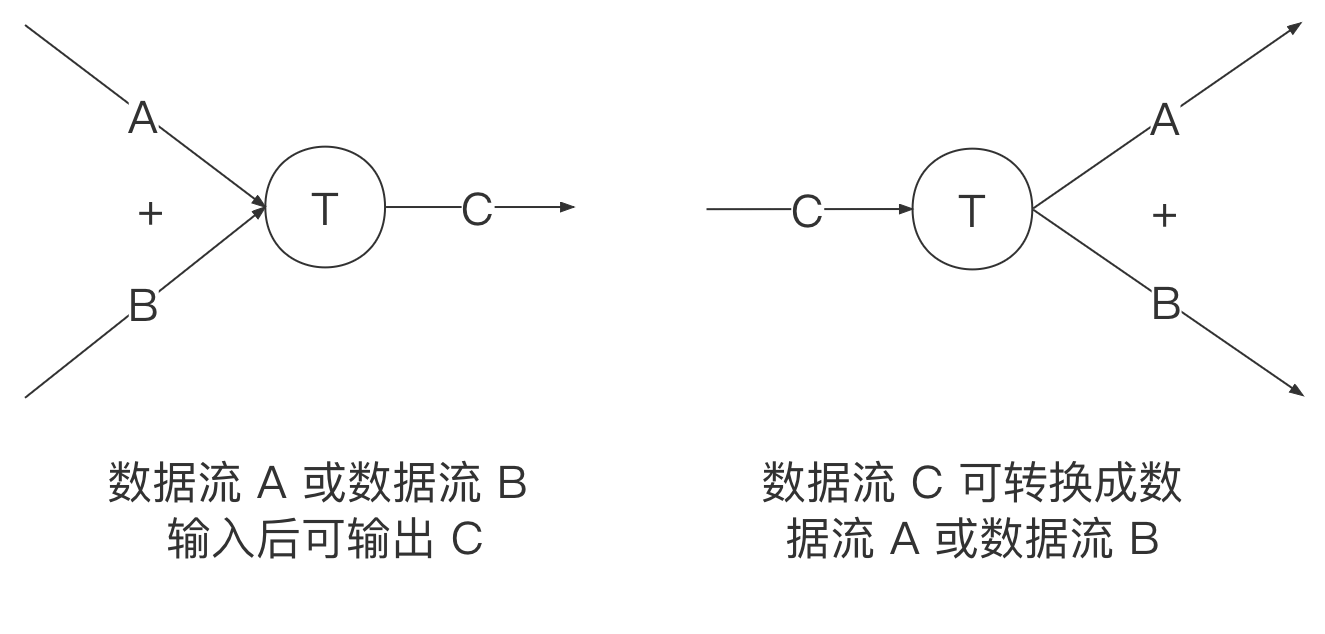

2. +：或关系

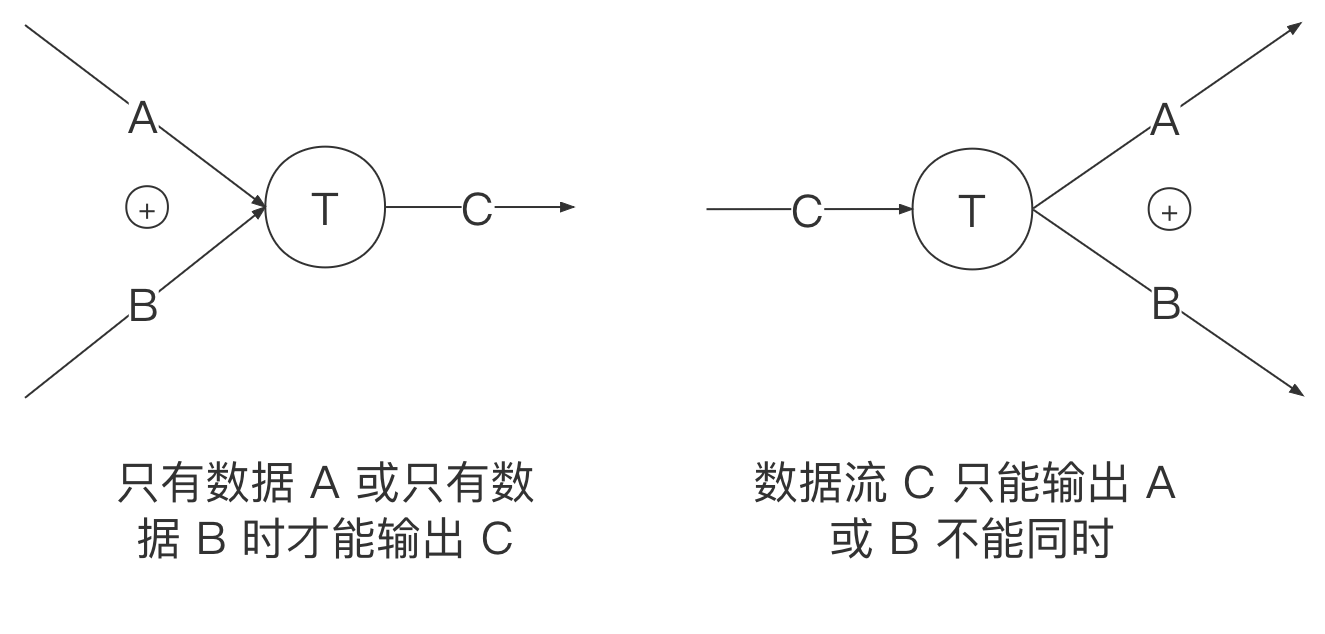

3. ：异或

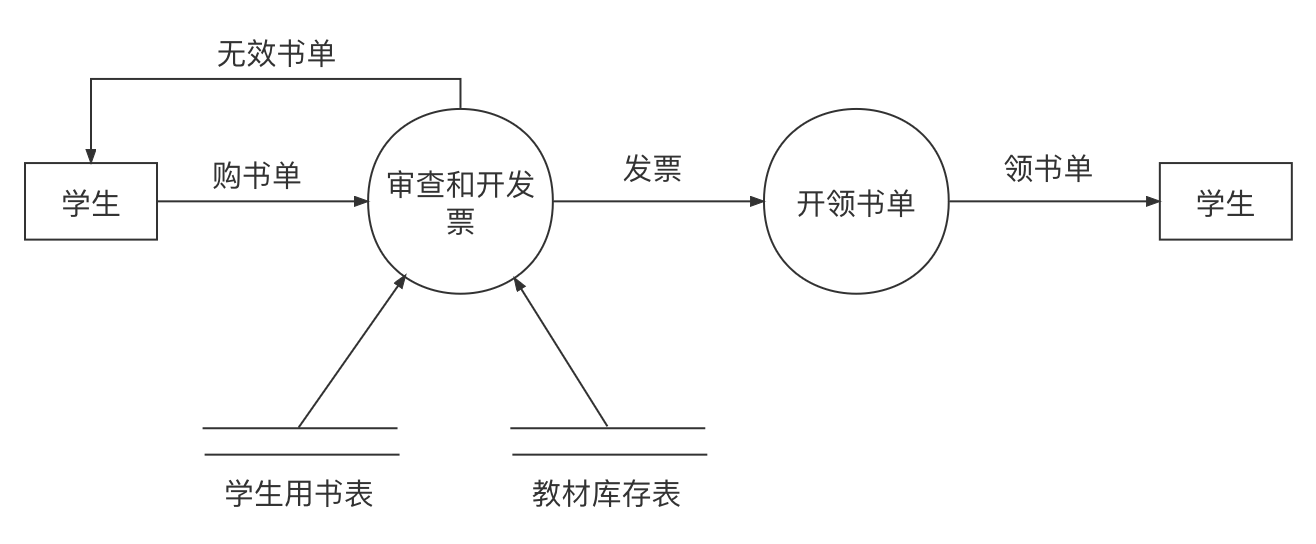

样图

绘制数据流图

1. 从问题描述中提取数据流图的四部分。
2. 绘制顶层数据流图
3. 细化顶层，绘制中间层数据流图
4. 细化中间层，绘制底层数据流图。

例题

1. 需求：工厂采购部采购员每天需一张定货报表，按零件编号排序列出所需定货零件。对定货零件列下述数据：零件编号、名称、定货数量、目前价格，主次要供应者等。零件入库或出库称事务，通过仓库终端把事务报告定货系统。零件库存量少于库存临界值需订货。

2. 提取数据流的四部分

   • 源点/终点
     • 源点：终端管理员
     • 终点：采购员
   • 处理
     • 处理订货
     • 生成订货报表
   • 数据流
   • 数据存储

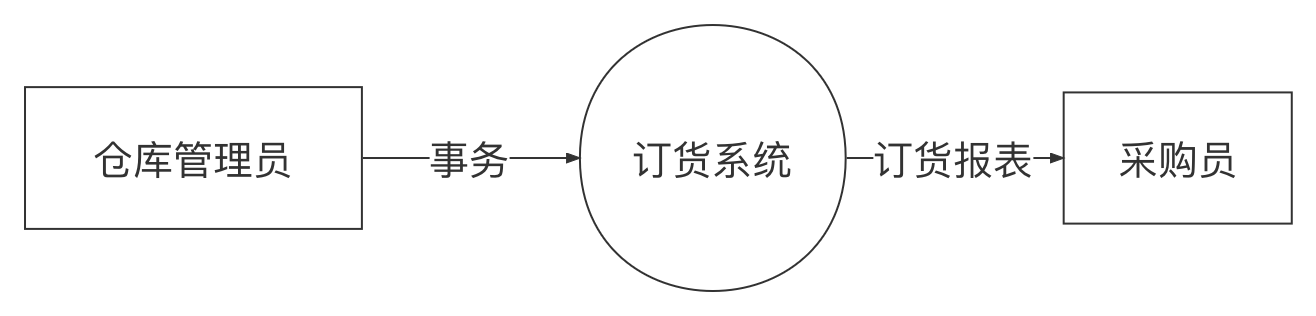

3. 绘制顶层数据流图

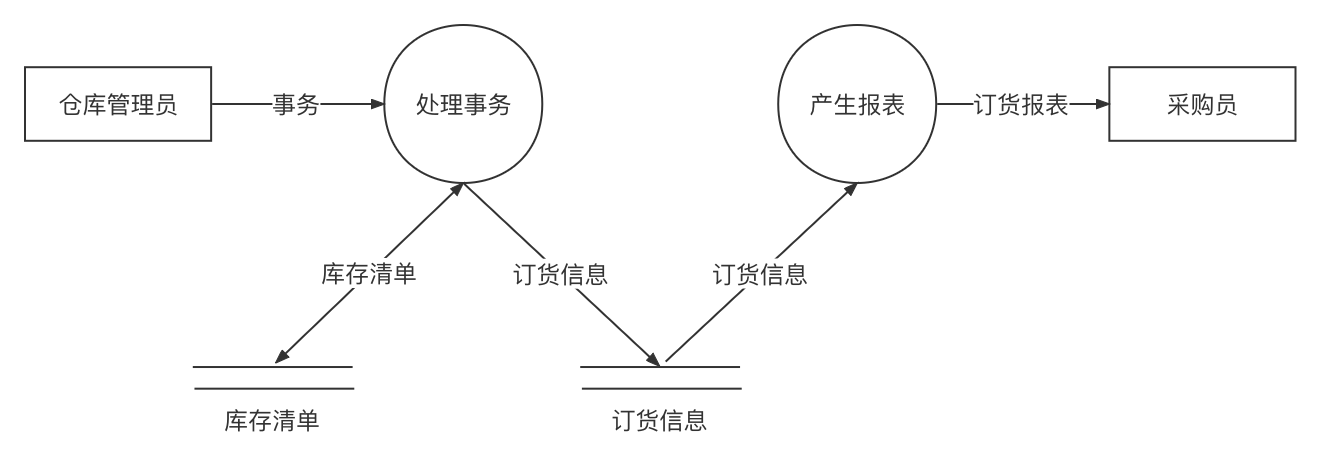

4. 细化订货系统，绘制中层数据流图



5. 源点/终点：病人/接待员
